軍民應用需求旺盛,射頻微波器件產業迎發展拐點

上海華湘
2024-09-23 16:21
489次

一、射頻國產化邁向縱深

(一)無線通信的核心部件:射頻前端

1、射頻前端簡介和作用

射頻前端是射頻收發器和天線之間的一系列組件,在整個無線通信環節中主要起到接收和發射信號的作用,并對射頻信號進行放大、過濾、降噪等處理。射頻前端(RFFE,Radio Frequency Frontend Module)一般由射頻功率放大器(PA)、射頻濾波器(Filter)、射頻開關(Switch/Tuner)、射頻低噪聲放大器(LNA)等芯片組成。

射頻前端與基帶、射頻收發芯片和天線共同構成信號的發射和接收通路,分別將二進制信號轉變?yōu)楦哳l率無線電磁波信號并發送,以及接收無線電磁波信號并將其轉化為二進制信號,以此實現無線通訊,是行業下游應用領域移動終端設備實現蜂窩網絡連接、Wi-Fi、GPS、藍牙等功能所需的核心模塊。

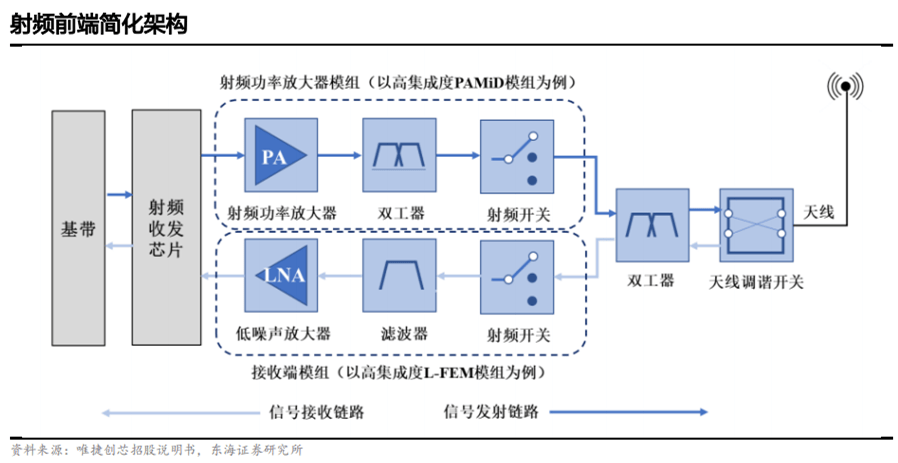

2、射頻前端可分為發射鏈路(TX)和接收鏈路(RX)

在發射鏈路中,基帶將數字信號轉換成易于傳輸?shù)倪B續模擬信號,并通過射頻收發器將模擬信號調制為不易受干擾的射頻信號,然后通過射頻前端將射頻信號進行功率放大、濾波以及開關切換等信號處理,最后由天線將信號對外發射。在接收鏈路中,由天線接收到空間中傳輸?shù)纳漕l信號,然后由射頻前端根據用戶需要進行頻率和信道選擇,并對接收到的射頻信號進行濾波和放大,最終經過射頻收發器和基帶芯片轉換為數字信號。

(二)頻譜資源的稀缺性

頻譜資源是歸國家所有的稀缺性、戰略性資源。隨著無線電技術和應用的發展,其背后所蘊含的經濟價值、社會價值日益凸顯。中國信息通信研究院表示,2022年我國無線經濟規模達6.6萬億元,同比增長6.2%,高于同期GDP的增速,且在GDP中的占比逐年提升,成為構建現代化產業體系的重要組成部分。

信號是以波的形式傳輸?shù)模ㄩL又與光速、頻率有關,可用的頻段在無線信號傳輸中,本身就不是很多。另外,由于衛星、廣播、電視等都需要以波的形式傳播,占用一定的頻段,可用的頻段就更加稀缺,所以如何在有限的頻譜資源下,來使得更多的用戶使用成為通信研究的重要話題。

(三)射頻前端器件分類

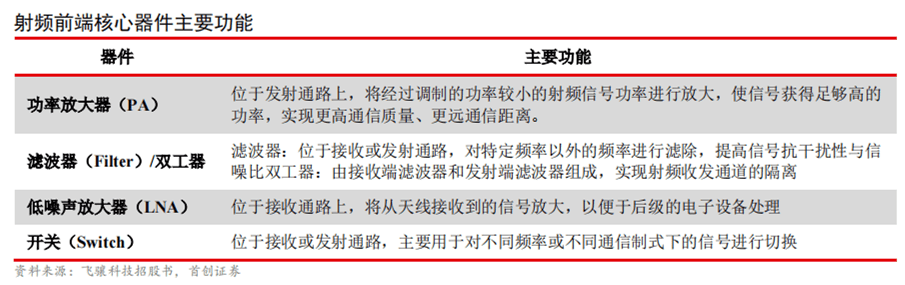

按照組成器件,射頻前端可分為功率放大器、低噪聲放大器、濾波器和射頻開關。

功率放大器(PA)負責發射通道的射頻信號放大;

低噪聲放大器(LNA)負責接收通道中的小信號放大;

濾波器(Filter)負責發射及接收信號的濾波,去除非信號頻率的雜波信號;

射頻開關(Switch)負責收發以及不同頻率通道之間的切換。

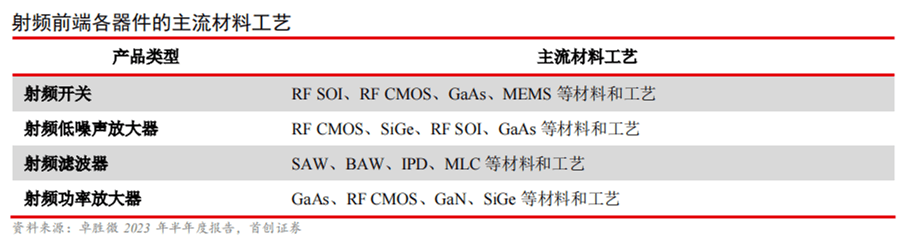

射頻前端器件采用特殊制造工藝,工藝壁壘較高。在射頻前端芯片中用到了多種半導體材料和工藝,如在射頻開關、射頻低噪聲放大器和射頻功率放大器上用到的RFSOI、RFCMOS、GaAs、MEMS、SiGe、GaN等材料和工藝以及在射頻濾波器上用到的SAW、BAW、IPD、MLC等材料和工藝。

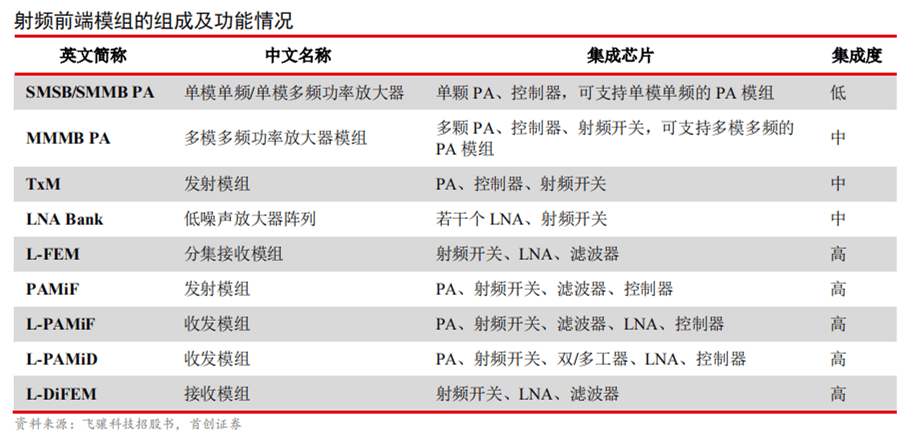

在無線移動終端設備中,射頻前端還以集成了不同射頻器件的模組形式進行應用。伴隨手機等移動終端功能復雜性的增加,主板面積日益擁擠,射頻前端向模組化方向發展趨勢明顯。射頻模組由多個射頻前端分立器件集成,射頻模組中集成的射頻器件數量越多,則模組的集成度越高。以高集成度模組L-PAMiD為例,其由射頻功率放大器、射頻開關、雙/多工器、LNA和控制器集成。

(四)射頻前端器件發展趨勢

高集成度模組設計難度提升,射頻前端中高端市場門檻進一步提升。高集成度模組的設計需要考慮對全模塊子電路的設計和量產能力、對于射頻前端解決方案系統的設計能力,以及對于小型濾波器資源的獲取能力,以上能力的同時具備是完成射頻模組設計的必要條件,因此需要射頻前端廠商的長時間的深耕和積累。因此,伴隨射頻前端向模組化不斷演進,射頻前端的中高端市場進入門檻將進一步抬升。

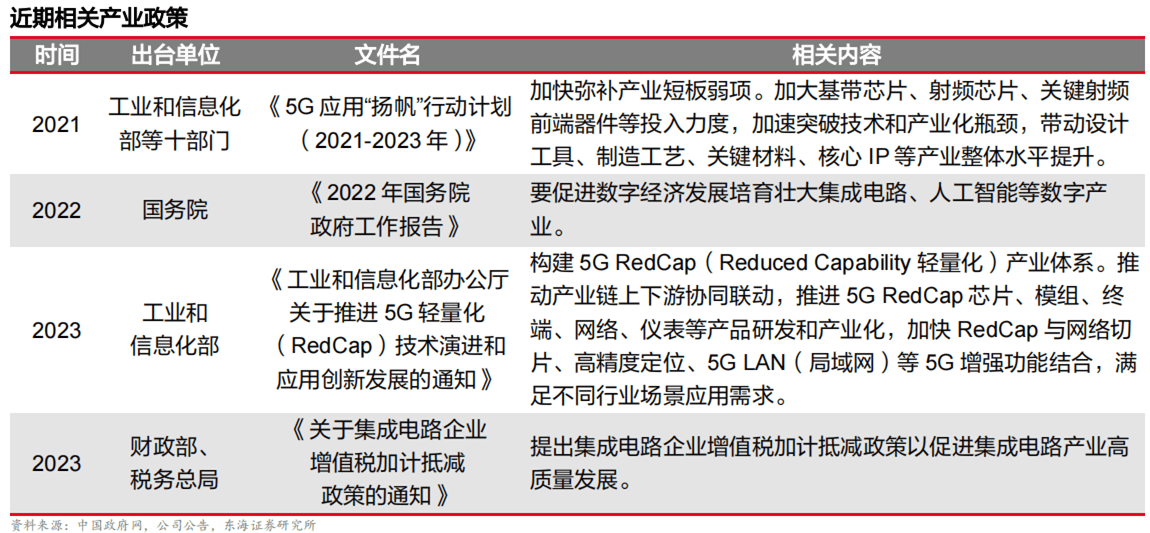

1、相關產業政策

近年來,為提高集成電路行業的戰略地位,政府機構持續頒布相關產業政策,規范行業發展秩序,在資金、稅收、人才等領域支持集成電路產業發展,其中,有關5G和半導體產業相關政策頻出,同樣為射頻前端的國產替代步伐保駕護航。

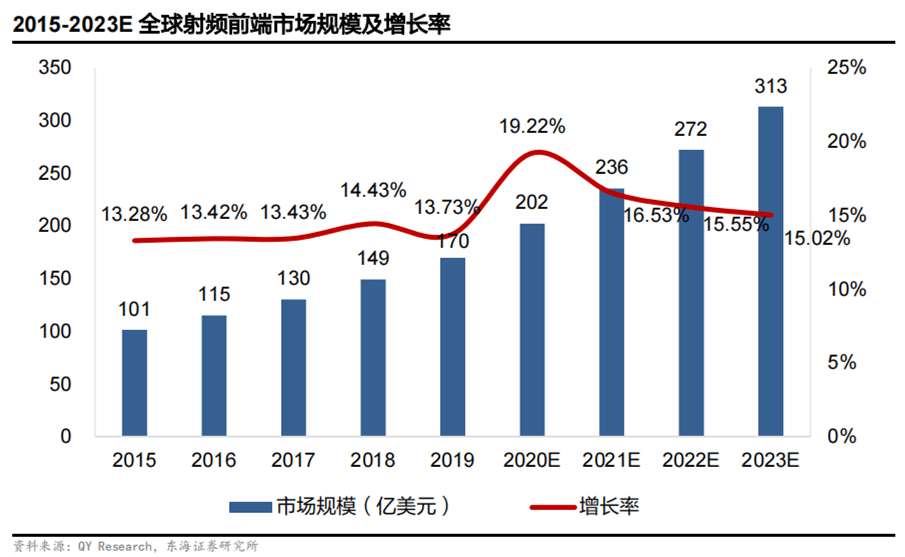

2、射頻前端市場規模

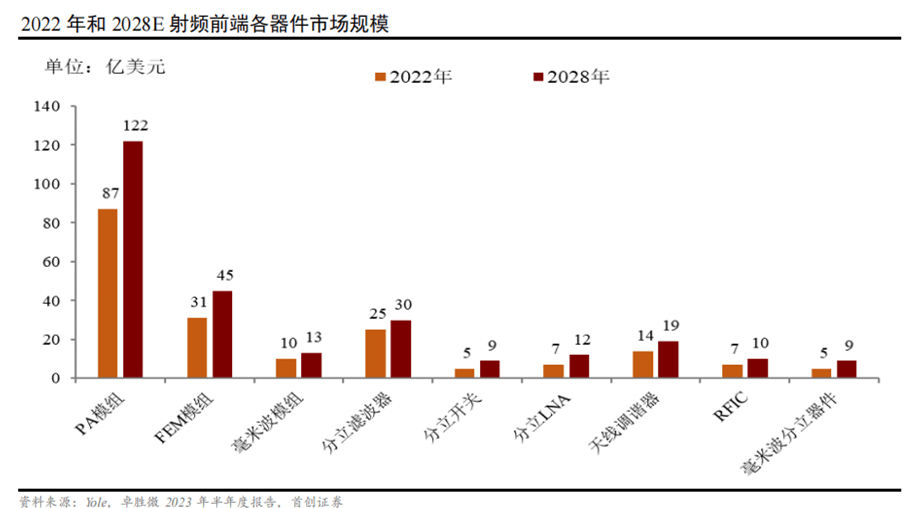

射頻前端市場規模持續擴張,年增長率達15%以上,發展前景廣闊。隨著無線通信的不斷演進,射頻前端的技術變革也在持續進行。QY Research的數據表明,全球射頻前端市場規模從2015年的101.28億美元預計擴張至2023年的313.10億美元,年增長率均在15%左右浮動。

3、技術走向成熟,國產射頻器件展現成長潛力

濾波器是最大的射頻賽道,2023年全球濾波器的市場規模將會達到225億美元,年復合增長高達18.81%。縱觀國內市場,開關、PA等賽道格局趨于穩定,但國產濾波器仍在發展初期,銷售額和市占率仍然較低,可以說是機會最大的市場。

在資本市場熱捧背后,國產濾波器等射頻器件替代空間大,但是困難也大。隨著5G通信標準的使用,濾波器已趨向高頻化、低功耗、高性能、微型化、模組化發展,產品研發復雜度高、技術跨度大。只有擁有出色技術實力和產品商業化落地能力的企業才能最終受到垂青,國內廠商僅靠低價替代并不夠,必須有能力提供與國外產品性能水平媲美的產品。

4、需求與政策共振,濾波器國產替代空間巨大

隨著5G技術的蓬勃發展,以及政策的大力扶持,中國射頻前端器件進入國產化“突圍”階段。濾波器是射頻前端中最重要的部分,更豐富的5G頻段增加了濾波器的數量需求,市場規模預計達到千億級。

但是以濾波器為代表的射頻前端器件是中國一項典型的“卡脖子”技術,市場供給基本依賴于美國、日本巨頭企業,國內廠商技術實力、規模長期處于弱勢地位。今年以來,濾波器市場的主要供貨廠商村田、博通等屢屢傳出交貨延期等消息。國產替代已經成為“必選題”,我國必須擁有國際領先水平的國產射頻前端器件,才能滿足5G發展所需。

國內射頻前端器件的巨大市場和發展?jié)摿σ参吮姸噘Y本紛紛入局,射頻前端器件市場各細分賽道也不斷涌現出新的創業公司,成為最受關注的風口之一。

二、微波組件小型化、輕量化發展成趨勢

(一)微波組件行業發展概況

射頻指的是可以輻射到空間的電磁頻率,頻率范圍從300KHz到300GHz,波長從1,000米到1毫米。微波是指頻率在300MHz到300GHz之間,波長在1米到1毫米之間的電磁波,是分米波、厘米波、毫米波的統稱。微波是重要的信息載體,探測、通信、電子對抗都與微波息息相關,尤其是在探測、電子對抗領域,微波組件占據相關成本比例較高,市場空間巨大。

微波組件用于實現微波信號的頻率、功率、相位等各種變換,微波組件一般由微波電路,以及一些分立的微波器件組成,技術發展方向是小型化、低成本。

微波組件在軍用領域主要用于雷達、通信、電子對抗等國防信息化裝備上,而且微波組件的價值占比越來越高,屬于軍工中的成長性子領域;另外,在民用領域,主要應用在無線通信、汽車毫米波雷達等方面,屬于我國中上游基礎器件與技術中自主可控需求強烈的一個子領域,行業發展存在非常大的空間。

1、微波組件行業競爭格局

我國微波組件供應商較為分散,除了體量較大的中國電子科技集團公司第十三研究所、中國電子科技集團公司第五十五研究所外,其余供應商規模較小,仍在不斷發展中,另外在微波組件領域軍民分立現象較為突出。

在軍用領域,微波組件領域以軍工央企為主體,民營企業依靠特色技術占據部分市場。微波組件軍民技術相通,頻率、功率逐步走向融合,民參軍成為大勢所趨;民用微波組件高度依賴進口。民用通信中的微波組件除部分濾波器外,其余絕大多數來自進口。

目前微波組件供給企業已經形成了一定的競爭格局,而微波組件的市場需求還在不斷地變化和擴大,目前在國內微波組件的民參軍應用市場空間還未被完全打開。隨著未來微波組件的民參軍領域的市場需求將進一步提升,供方市場具有較強發展?jié)摿Α?/span>

2、微波組件行業壁壘

①人才壁壘

微波組件產品的研發和生產高度依賴技術開發、項目管理、質量管理、原材料采購、生產制造等方面的專業人才隊伍,并且人才成長的周期比較長,員工還需要在企業中經過長期生產管理的實踐和鍛煉才能勝任崗位,新進入者難以僅憑市場化招聘個別的專業人士,建立生產企業所要求的高素質專業人才團隊。

②技術壁壘

微波組件產品技術水平要求高,前期研制具有研發周期長、研發投入高、研發風險大等特點。只有具備豐富的生產經驗、成熟的技術和系統化管理的微波組件生產企業,才能制造出滿足各種客戶需求的高質量產品。

③資質壁壘

軍工領域用微波組件主要客戶為軍工集團及其下屬軍工研究院所,對質量要求高,供應商應當具備相應的生產資質且必須通過國家保密資格認證才能承接相應訂單,因此行業進入壁壘較高。

④資金壁壘

面對行業內具有長期技術積累和較強競爭力的龍頭企業,產品生產涉及的仿真設計開發及制造、產品的開發設計、樣品試制和檢測的成本也較高,參與競爭的企業必須加大研發投入,更新設備儀器,進行產品創新和技術升級。

(二)應用領域

1、軍用市場

在軍用市場中,微波組件主要用于雷達、導彈、通信、電子對抗等國防信息化裝備領域,其中雷達與電子對抗是微波組件主要軍用市場,占據接近65%市場份額。從競爭格局來看,中電科13所、中電科14所、中電科55所等軍工央企占據國內微波組件軍用市場主要份額。

2、民用市場

在民用市場中,微波組件主要用于各大電信運營商的無線基站設備、消費者移動終端設備、汽車毫米波雷達等場景。其中無線基站是微波組件最大應用市場,根據工信部數據顯示,2021年國內累計建成開通5G基站142.5萬個,新增5G基站數達到65.4萬個。現階段,在國內5G基站數量持續增長背景下,微波組件市場需求不斷增加,行業發展前景廣闊。

未來軍民融合將是國內微波組件行業發展的主流趨勢。國內軍用微波組件研發實力較強、技術水平較高,而民用微波組件企業規模較小、研發實力較弱,因此軍民融合發展將是促進軍民技術雙向轉換、微波組件技術不斷創新、裝備不斷升級的主要途徑。未來在微波組件市場軍民深度融合發展背景下,國內微波組件行業仍有巨大發展?jié)摿Α?/p>

(三)微波組件行業發展趨勢

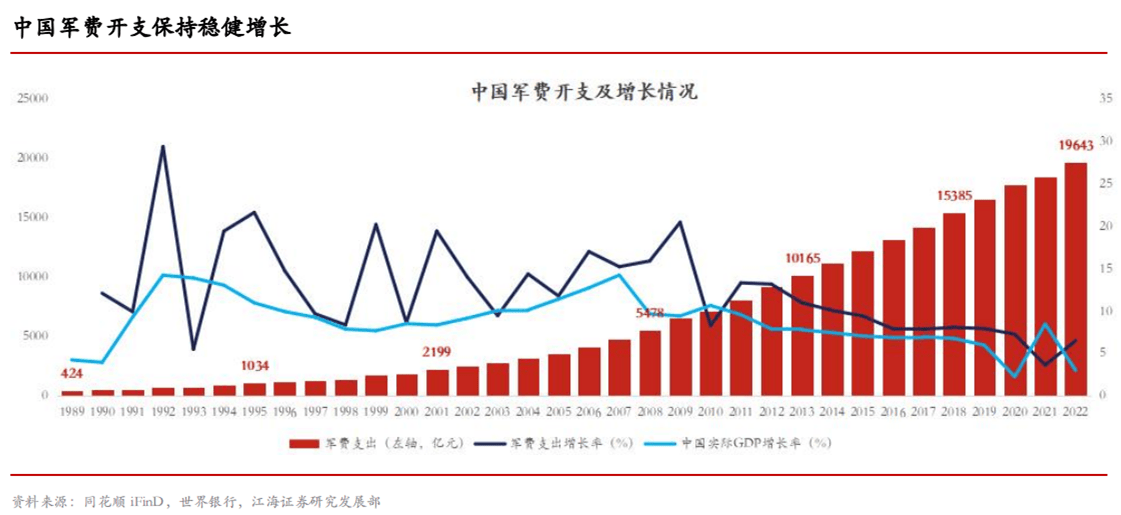

1、軍費開支穩健增長

考慮到近年來全球地緣政治的不穩定性,預計我國軍費開支仍將保持穩健增長,并且整體增速將繼續高于GDP的實際增速6.66%;另外根據中國財政部發布的2023年《政府預算(草案)》報告顯示,2023年我國國防費預算約為1.55萬億元,同比增長7.2%,回顧2020—2022年,國防預算增速分別為6.6%、6.8%、7.1%,同樣保持穩健增長。

2、國產射頻濾波器進入黃金期

自2020下半年開始,全球芯片進入嚴重短缺局面,中國市場也因此遭受影響,“卡脖子”問題進一步凸顯。作為5G通信系統的重要組成部分,射頻前端器件國產替代需求迫切,這就給國內相關廠商提供了極大的發展機遇。國內廠商如果能抓住這一機遇,同時借助資本市場的力量,將能有力推動國產濾波器等射頻前端器件快速進入國產替代時刻。

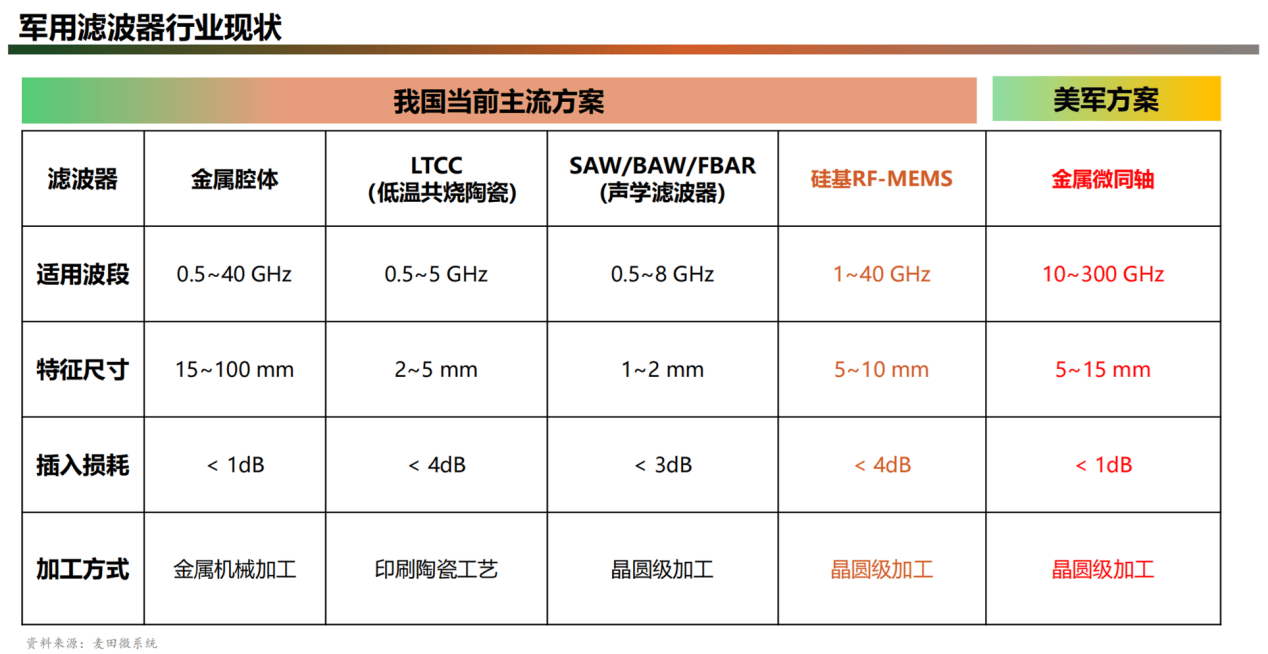

3、軍用濾波器走向小型化、輕量化

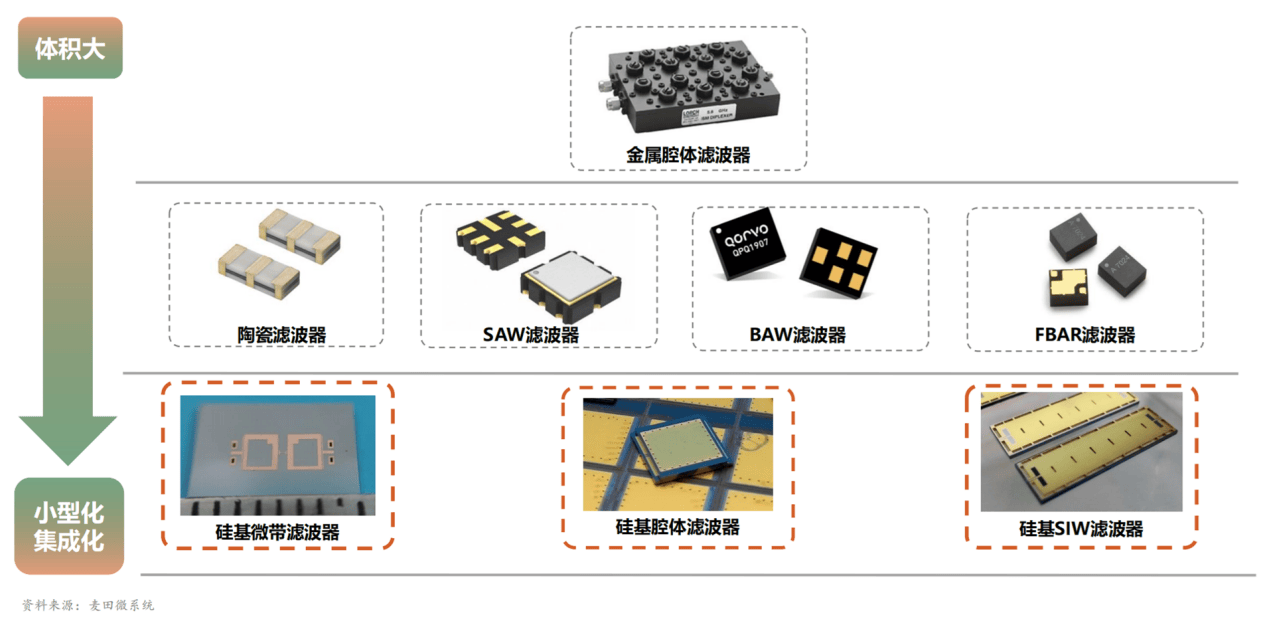

濾波器是構建射頻微波子系統最重要、用量最大的器件之一。民用市場的射頻微波濾波器主要以SAW、BAW濾波器以及近年來的FBAR濾波器為主。濾波器市場空間巨大,國產替代空間大。根據Yole的數據顯示,BAW濾波器(BAW-SMR和FBAR)從2021年的23.13億將增至2026年的36.44億,BAW的營收占比也將從2021年的35%,提升至2026年的44%。在高頻通信時代,供應鏈安全使得下游客戶對濾波器國產替代需求迫切,隨著本土廠商技術不斷積累,未來有望打破日美廠商壟斷的市場格局。

軍用濾波器從應用端大的場景來區分主要分成相控陣雷達和通信,如果這兩個場景再往下細分場景有:彈載、船載、星載、機載的通訊及相控陣產品等,涉及的各種應用場景對應的市場空間非常大,且不可避免走向小型化、輕量化。

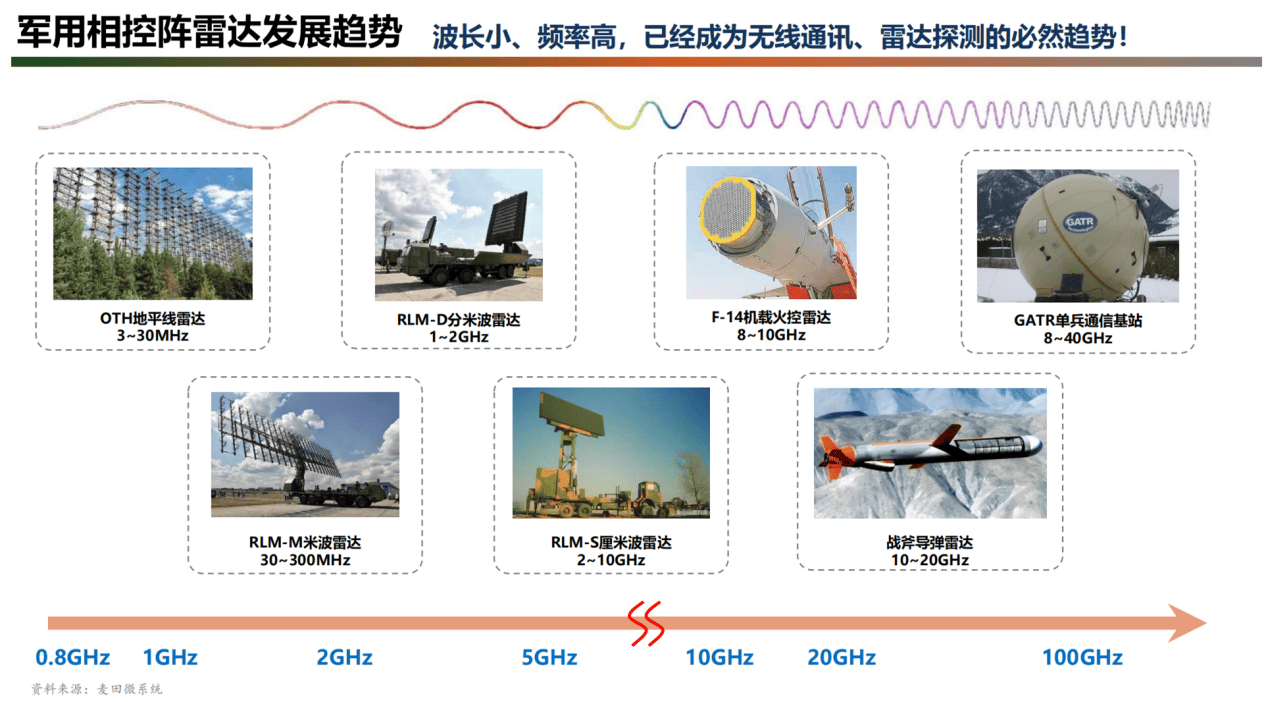

4、相控陣雷達TR組件:波長減小、頻率提高成趨勢

微波組件重要的軍用場景包括相控陣雷達、電子對抗、衛星通信、星地通信等。其中相控陣雷達是目前濾波器主要的應用場景之一,而相控陣TR組件是有源相控陣雷達系統中的核心部分,它的性能直接影響到雷達的整體性能。

相控陣雷達TR組件,又稱為發射/接收(Transmit/Receive)組件,是有源相控陣雷達系統中的一個關鍵部分。每個天線單元都配備有一個TR組件,這些組件能夠自己發射和接收電磁波,實現信號幅度和相位的調整,從而實現天線在空間中的掃描功能。

5、未來微波組件發展特點

①國防信息化持續深入,軍用微波器組件市場加速擴張

信息化是“十四五”國防建設重點,預計中國將加大對導彈、通信、雷達等領域的投入。中美導彈數量差距大,隨著解放軍實戰化水平提升,導彈或?qū)⒓铀傺a庫存,其中裝備相控陣導引頭的空空導彈將是列裝重點;新型號戰機裝備先進有源相控陣雷達,微波器組件價值量將得到提升;軍用通信對帶寬要求大幅增加,寬帶無線通信設備有望得到重點發展,高價值的高頻微波器組件預計需求旺盛。預計通信、雷達、導航、電子對抗等信息化裝備在“十四五”期間將加速列裝,帶動軍用微波組件市場實現擴張。

②加速國產替代,民參軍政策影響下迎發展契機

2018年以來,國際貿易形勢日趨緊張,美國針對中國部分企業及相關產品實施制裁,為盡快實現供應鏈的自主可控,眾多終端設備廠商開始將配套供應鏈向國內轉移。隨著中美貿易摩擦加劇、國際局勢日趨復雜、疊加近年來疫情對全球產業的沖擊,未來國產替代勢必提速,民參軍政策影響下迎來歷史契機,促進微波組件行業發展。

③5G通訊快速發展,民用射頻市場空間大

長期以來通信是射頻微波在民用市場的主要應用領域,目前5G技術正逐漸成熟并實現商用化。除通信外車載毫米波雷達、衛星導航定位終端、商業航天用微波器組件等應用也將共同支撐起民用射頻微波在中長期巨大的市場空間。

三、軍民應用需求旺盛,射頻微波加速發展

(一)射頻微波器件產業軍用發展加速

隨著國防信息化持續推進,以及民用市場5G通信等應用的拓展,軍民領域無線電設備將加速升級列裝,驅動微波器組件市場快速擴張。目前中國微波技術正在加速追趕國際一流水平,未來有望在相控陣等領域?qū)崿F(xiàn)彎道超車,并帶動微波產業鏈迎來發展拐點。

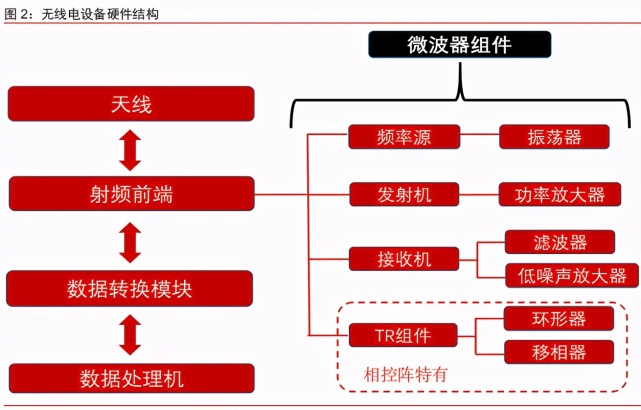

1、微波器組件在軍民各個領域得到廣泛應用

受無線電技術進步以及人類經濟活動范圍擴大等因素影響,無線電設備在軍民領域逐漸普及,帶動射頻前端應用領域不斷增加。在軍用領域,射頻前端主要應用于雷達、軍用通信設備、軍用無線電偵察和電子干擾等設備上;在民用領域,射頻前端主要應用于包括基站、手機和平板電腦等在內的移動通信終端以及ADAS(高級駕駛輔助系統)上,在ADAS中的應用主要為汽車毫米波雷達,未來在物聯網領域,射頻前端也有廣大的應用前景。

①國內微波起步晚、差距大,相控陣領域有望取得突破

我國微波技術起步晚且前期發展慢,近年快速追趕差距逐步縮小。一戰后微波技術興起,我國因戰亂錯過黃金時期。建國后,微波技術開始起步,50年代初研制出第一臺米波雷達,落后世界約二十年。60年代微波技術受重視,產研教體系建立。80年代改革開放,微波產業加速趕超,近年取得世界領先成就,整體差距縮小。

目前我國微波技術在高頻器件、產業化和系統設計三個領域存在較大差距:

高頻器件:隨著軍用無線電設備的升級,以及民用5G通信及物聯網的發展,微波器組件需要支持的頻段顯著升高,在高頻微波器組件領域,我國與西方發達國家仍存在差距;

產業化:雖然我國在部分先進微波器組件的研發上取得突破,但產業化上仍存在不足,導致國產微波器組件在成本和可靠性上存在差距;

系統設計:隨著電子產品趨于小型化,微波器組件的供電、散熱等問題愈發突出,對射頻前端的系統設計提出了較高的要求,在這一點上我國也有較大的進步空間。

②軍民相控陣技術發展迅速,中國有望取得突破

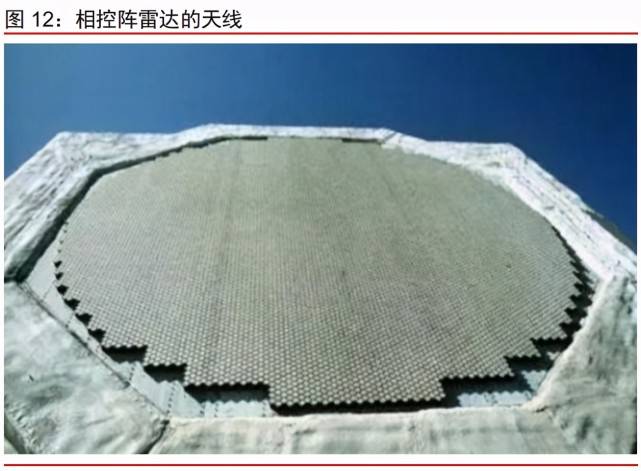

相控陣雷達大量應用,帶動微波器組件需求上升。相控陣雷達由相同陣元構成,通過控制相位差實現電子掃描。其密集天線陣列可多方向掃描,成為主流技術。在探測和電子對抗中,微波組件占主要成本,市場潛力大。我國已從制造大國邁向研發強國,目前處于固態模擬有源相控陣階段,并向數字陣列雷達過渡。大量使用的發射單元提升了TR組件等微波器組件的價值。

中國相控陣技術發展較快,在軍民領域應用中有望取得突破。中國因歷史原因在真空電子管技術上落后歐美。隨著無線電技術的進步,晶體管逐漸替代真空電子管。中國抓住機遇,在晶體管技術上取得突破,推動軍民相控陣技術快速發展。預計未來,中國在射頻領域有望實現超車。

2、國防信息化持續深入,軍用微波器組件市場加速擴張

信息化仍是“十四五”國防建設重點,無線電設備有望加速列裝。在國防現代化建設中,信息化仍然是重點,政府文件指出,要加快機械化信息化智能化融合發展,全面加強練兵備戰。信息化建設的深入,通信、雷達、電子對抗等信息化裝備將加速列裝。

①有源相控陣普遍應用于先進戰機,單機微波器組件價值量提升

新型號戰機加速列裝,有源相控陣雷達應用增加。我國主力仍為二代戰機,三代機占比不足一半,四代機極少。美國已淘汰二代機,四代機占比15%。我國在中型直升機、運輸機及教練機結構上與美國差距大。我軍現代化建設加速,新型戰機加速列裝。有源相控陣雷達性能優越,正逐漸取代無源相控陣雷達。

機載雷達向有源相控陣升級,微波器組件價值量上升。有源相控陣雷達的TR組件能自產電磁波,因此電源模塊、功率放大器等微波器組件用量高于傳統雷達。隨著機載雷達向有源相控陣升級,單架飛機微波器組件價值上升,疊加新戰機列裝,機載微波器市場將快速擴張。

②導彈加速補庫存,導引頭增長空間大

先進導彈加速列裝,帶動微波器組件市場擴張。近年來我國國防軍備發展迅速,實戰化演練次數及實彈發射次數猛增,導彈需求快速增長。大部分導彈中的制導分系統和穩定控制分系統都占導彈成本的40%—60%,在制導分系統中射頻前端是核心結構之一,導彈領域微波器組件市場有望保持高增長。

③軍用通信向大帶寬發展,高頻微波器組件占比上升

軍用寬帶頻段較高,高頻微波器組件占比或提升。國防信息化加速,大容量信息流增長,窄帶數字集群通信系統已無法滿足業務需求。寬帶數字集群通信系統需求強烈。大帶寬軍用寬帶需使用高頻頻段,設備需配套高頻微波器組件。組件技術高、生產難,價格與頻段正相關。預計軍用通信領域高頻微波器組件占比將提升,增加設備中微波器組件價值量。

④北斗三號為微波器組件發展提供新增量

2025年軍用北斗市場規模或接近300億元,為微波器組件發展提供新增量。北斗三號組網完成,導航定位精度提高,覆蓋全球。軍事領域?qū)嵱眯蕴嵘K端列裝速度或加快。預計“十四五”國防建設加速,2025年軍費預算達1.8億~2.0萬億元。北斗軍用市場規模有望達到270億~300億元,射頻前端作為關鍵部分將受益。

(二)萬物互聯大幕開啟,民用射頻市場空間大

在萬物互聯時代,微波技術民用價值被不斷發掘,產業天花板持續拔高。目前通信是射頻在民用市場最主要的應用領域,5G通信頻率覆蓋毫米波波段,該波段微波器組件價格較高,同時5G基站采用MIMO技術,微波器組件用量也大幅增加,5G商用通信的逐步普及,將帶來微波電路的巨大需求。此外5G基站的規模化鋪設也將釋放物聯網等其他應用需求,相關終端有望放量。衛星導航加速與智能駕駛等新興領域產業融合,車載導航、便攜式導航儀、智能行車記錄儀等終端微波器組件市場應用前景廣闊。隨著高級輔助駕駛技術的逐步普及,汽車雷達前后裝市場需求也將迎來爆發式增長。

1、5G商用部署加速,射頻芯片市場擴張

5G基站中射頻組件數量和價值上升。5G基站采用BBU+AAU形態,應用MassiveMIMO技術。64通道天線方案需192個濾波器,遠超4G。射頻器件與天線高度集成,技術門檻提升。3G、4G時代,射頻價值僅占4%,預計5G時代將提升至8%—10%。

5G商用后,終端設備射頻前端價值量也將顯著提升。5G手機單機價值高達25美金,較3G的8美金和4G的18美金有顯著增長,增幅近40%。5G手機需支持更多頻段和復雜信號處理,濾波器、功率放大器等射頻組件數量增加。若未來實現MIMO、智能天線技術和載波聚合等功能,射頻前端價值將持續提升。

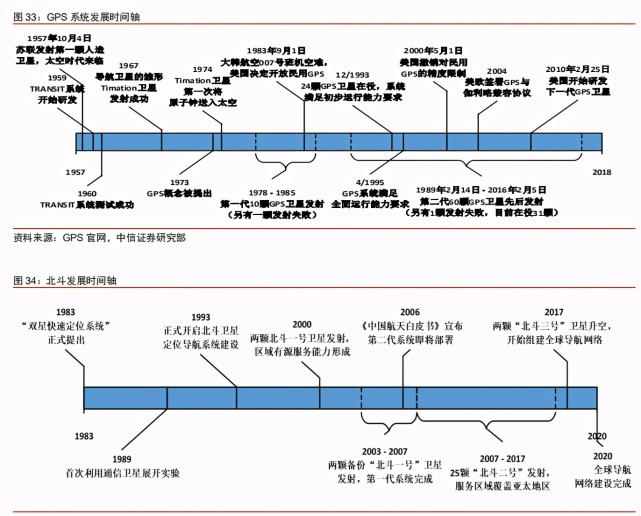

2、北斗精度追平GPS,民用市場有望打開

北斗三號系統全面建成后授時和定位精度大幅提升。我國北斗衛星導航系統從1994年啟動開始,至今已經發展至第三代。2019年底,北斗三號所有中圓地球軌道衛星發射完畢,標志北斗三號全球系統核心星座部署完成。相比于北斗一號和二號,北斗三號在原子鐘和星間鏈路兩個方面實現了技術突破,使北斗系統的定位精度實現了由10米量級向米級的跨越。性能上已經實現對GPS的趕超,為后續北斗大規模商業應用奠定了基礎。

大眾應用市場前景廣闊,終端價格下降后北斗占比或提升。民用導航位置服務涵蓋智能手機等終端市場。截至2019年底,中國北斗兼容型芯片及模塊銷量過億,總導航定位終端銷量達4.6億臺,其中智能手機占3.72億臺。在乘用車領域,截至2018年底,北斗/GNSS兼容車載終端推廣近200萬臺,在多個車型實現批量應用。由于北斗三號組網時間短,終端價格高于GPS,市場拓展難。預計隨著北斗應用增加,終端價格將下降,北斗在大眾市場占比有望提升。

3、智能駕駛漸行漸近,毫米波雷達有望普及

毫米波雷達進入快速擴張期,帶動射頻組件需求擴大。隨著無人駕駛產業的進一步發展,毫米波雷達市場規模逐年增加。數據顯示,2020年全球毫米波雷達市場規模超50億美元,持續5年保持20%以上的高增速。而國內市場則增長更加迅速,2016-2020年間保持30%以上的高增速,高于全球表現,2020年毫米波雷達市場或達到72.1億元。隨著國內汽車消費持續結構升級,無人駕駛汽車市場需求擴大,國內毫米波雷達前后裝市場高增長在未來幾年或能夠持續。射頻前端組件作為毫米波雷達的核心射頻部分,其成本占比約25%,需求或?qū)⑦M一步擴大。

4、商業航天迎發展機遇,抗輻照微波器組件將重點發展

目前全球航天市場仍由各國政府主導,商業化程度較低。我們預計未來隨著衛星性能提升以及運營成本下降,商業航天需求將逐步釋放,驅動產業規模增速提升。

衛星通信與地面設備是航天產業市場規模的最重要的兩個環節,射頻組件在這兩大環節發揮了重要作用。在空間環境中由于缺乏大氣層和地磁場保護,X射線等高能輻射對電子元器件危害較大,抗輻照微波器組件不可或缺。目前我國微波器組件抗輻照技術,和海外先進國家相比仍有較大差距,限制了我國空間經濟的發展,我們預計未來抗輻照微波器組件或?qū)⒊蔀橹攸c發展方向之一,相關市場潛力巨大。

四、總結

射頻前端是無線通信核心部件,隨著通信制式發展市場將保持高速增長。伴隨著國內產業發展,國內射頻產業鏈已經陸續有公司具備L-PAMiD大模組的量產能力,整體射頻產業鏈已經完成了從0到1的發展階段,開始逐步走向更加高端化的產品形態。

隨著射頻在傳統通信領域應用增加,以及在物聯網、智能駕駛等新興市場取得突破,軍民用微波器組件市場天花板有望持續拔高,未來整個射頻產業鏈供給格局有望持續優化。
